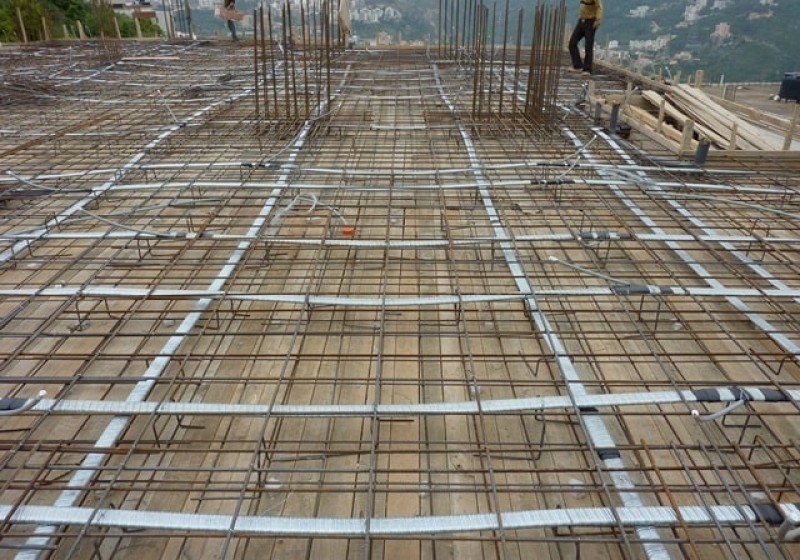

سقف بتنی پس کشیده

سقف بتنی پس کشیده

مزایا

در این سقف‌ها به دلیل افزایش سطح مقطع مؤثر فشاری بتن، ضخامت دال کاهش یافته و علاوه بر کاهش وزن امکان اجرای دهانه‌های بلند فراهم می‌شود از سوی دیگر با حذف عمق ناحیه کششی بتن، ترک خوردگی و توسعهٔ آن در مقطع بتنی، کاهش یا حذف شده و در نتیجه دوام مجموعه و مقاومت آن در محیط‌های خورنده افزایش میابد. در این سیستم به دلیل کاهش ضخامت سقف، علاوه بر کنترل تنش‌های خمشی و برشی و تغییر شکل‌ها، کنترل برش پانچ در محل اتصال دال به ستون نیز حایز اهمیت می‌باشد.
به طور کلی می‌توان مزایا این نوع سقف‌ها را به صورت زیر برشمرد.

  1. نداشتن ترکهای دائمی یکی از مهمترین خواص این نوع بتن است. این موضوع باعث دوام بیشتر این نوع سازه‌ها نسبت به سازه‌های بتنی و بتن آرمه می‌شود. این امر به خصوص در محیط‌هایی با گازها و زمین‌های خورنده و همچنین سازه‌های دریایی بسیار حائز اهمیت می‌باشد. برتری این نوع بتن نسبت به بتن‌آرمه در ساختمان تانکرهای آب و مخازن به جهت نداشتن ترک واضح است.
  2. وزن این نوع سازه‌ به مراتب از وزن سازه‌های بتن آرمه معادل کمتر است. اولاً چون از مقاومت تمام سطح مقطع بتن استفاده می‌شود، میزان بتن لازم کمتر است. ثانیاً چون فولاد مصرفی دارای مقاومت زیادتری است، معمولاً وزن فولاد لازم بین یک سوم تا یک پنجم وزن فولاد معمولی معادل می‌گردد.
  3. خیز به طرف پایین (deflection) تیرهای بتنی تحت اثر بارهای سرویس معمولاً بسیار کم می‌باشد. زیرا قبل از وارد آمدن بارهای سرویس، تحت تاثیر نیروهای مقداری خیز به طرف بالا در تیر به وجود آمده است، که از شدت خیز به طرف پایین می‌کاهد.
  4. سازه به وسیله نیروی اعمال شده به آن به شدت بارگذاری شده و بتن و فولاد تحت اثر تنش‌های زیادی قرار می‌گیرد، و این خود یک نوع امتحان از نظر مطمئن بودن بتن و فولاد می‌باشد.
  5. با تغییر مقداری نیروی اعمال شده به آن می‌توان سازه را صلب و یا انعطاف‌پذیر کرد، بدون اینکه مقاومت نهایی آن تغییری بکند.
  6. سازه‌های معمولاً برای دهانه‌های بزرگ و بارهای سنگین اقتصادی تر از سازه‌های بتن آرمه می‌باشد.
  7. به دلیل حذف بعضی از ستون‌ها و پایه‌ها، امکان اجرای سازه با دهانه‌های بزرگتر را امکان‌پذیر ساخته و قابلیت سازه از نظر معماری را افزایش می‌دهد.
  8. به عنوان مثال سطح هیپربولوئید (که از دوران هذلولی به وجود می‌آید) آن برای پوشش سقف ساختمان‌های صنعتی با دهانه‌های ۱۰ تا ۱۸ متر، سازه‌های فضایی و ... از نظر اقتصادی بسیار مقرون به صرفه و از نظر آرشیتکتی بسیار زیبا می‌باشد.

معایب

تخریب این سیستم سقف به دلیل وجود میلگردهای آن بسیار پر خطر بوده و باید با روش‌های خاص توسط تیم فنی آموزش دیده، صورت گیرد. از نکات حائز اهمیت در اعضای آن پس کشیده، مسئله افت و وادادگی کابل‌ها به دلایلی نظیر، کاهش اصطکاک بین کابل و غلاف، لغزش مهار انتهایی و فرو رفتن گوه گیرداری در ابتدا و انتهای کابل، کهولت کرنش (relaxation) و شل شدگی فولاد، جمع شدگی بتن یا خزش و انقباض و آب رفتگی بتن به مرور زمان می‌باشد که لازم است به دقت محاسبه شده و مورد توجه قرار گیرد.

الزامات

  • در این سقف‌ها به منظور دست یافتن به یک طرح بهینه از لحاظ مقدار مصالح، وزن و هزینه، از بتن و فولادهای با مقاومت بالا استفاده می‌شود. در سقف‌های این نوع کشیده حداقل رده بتن باید c30 باشد. در زمان اجرا، کنترل کیفیت مواردی نظیرف محل و نحوه جایگذاری کابل‌ها، میزان نیروی پس کشیدگی، کفایت تزریق گروت در قلاف‌ها بسیار حائز اهمیت می‌باشد.
  • انقباظ یا آب‌رفتگی بتن که به علت خروج آب از بتن به مرور زمان می‌باشد (shrink age)
  • استفاده از سیستم سقف دال‌های تخت آن پس کشیده، در دهانه‌های بلند تر از ۷ متر توجیه اقتصادی دارد.
  • در استفاده از دال‌های تنیده پس کشیده به لحاظ بزرگ بودن دهانه‌ها و وجود نیروهای ثقلی قابل ملاحظه، در نظر گرفتن تمهیدات لازم به منظور کنترل برش سوراخ کننده (punch) بسیار حائز اهمیت می‌باشد.
  • نظر به اینکه سیستم سقف بتنی پیش تنیده پس کشیده عمدتاً بصورت دال تخت کاربرد دارد، لذا بر اساس توصیه بند ۵-۸-۳-۲ آئین نامه ۲۸۰۰ ایران، در زمان استفاده از سیستم دال‌های تخت و ستون، ارتفاع ساختمان به ۱۰ متر یا حداکثر ۳ طبقه محدود می‌شود. در غیر اینصورت استفاده از دیوارهای برشی بتن آرمه الزامی خواهد بود.
  • ضوابط طراحی و اجرای سیستم سقف بتنی پیش‌تنیده پس کشیده باید براساس آئین نامهACI 318 آئین نامه طرح و محاسبة قطعات بتن پیش تنیده موضوع نشریه شماره ۲۵۰ سازمان مدیریت و برنامه ریزی کشور که بخش الحاقی آیین نامه بتن ایران(آبا) می‌باشد، انجام شود. رعایت حداقل ردة بتن مصرفی معادل 30 C در این سیستم الزامی است.
  • محافظت فولادهای پیش تنیدگی در برابر زنگ زدگی بسیار حائز اهمیت بوده و باید کابل‌ها توسط دوغاب سیمان که بعد از کشیدن کابل‌ها به داخل غلاف‌ها تزریغ می‌شود و یا مواد قیری یا گریس که روی آن می‌مالند از زنگ‌زدگی محافظت شوند.
