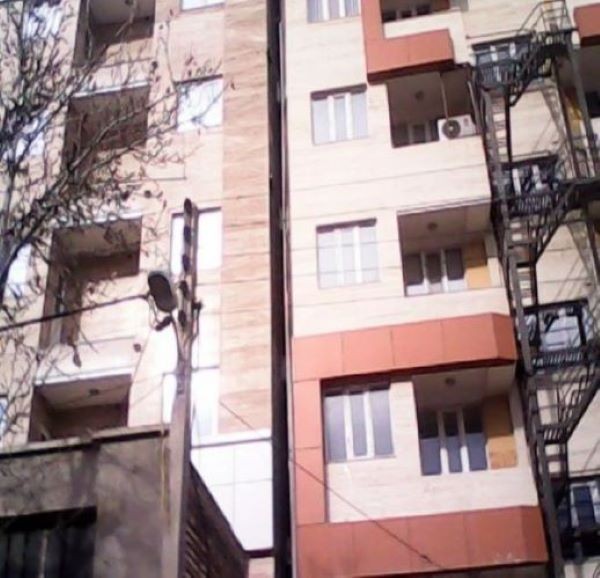

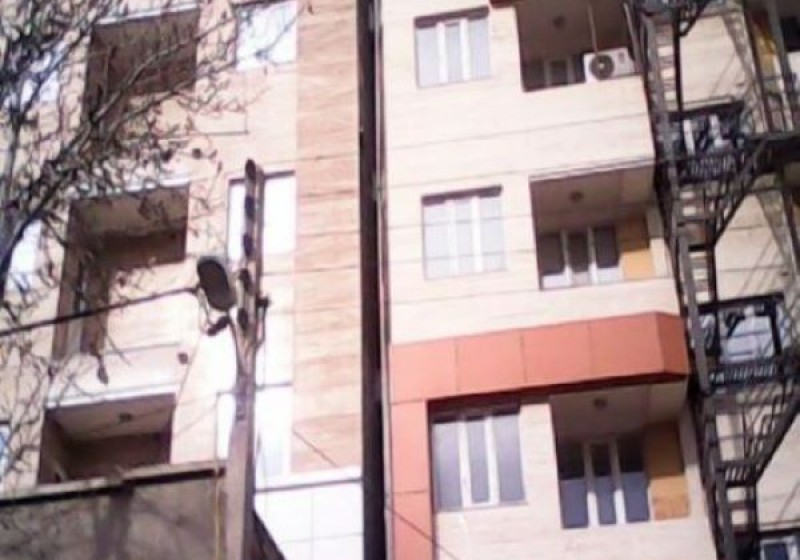

درز انقطاع

درز انقطاع

برای جلو گیری از خراب های ناشی از انبساط و انقباض ساختمان بر اثر تغییر در جه حرارت محیطخارج یا جلو گیری از انتقال بار ساختمان قدیمی مجاور به ساختمانی که جدید احداث می شود ، همچنین در مواردی که ساختمان بزرگ است واز چند بلوک متصل به هم تشکیل می شود ، باید به کار بردن درز انبساط در محل مناسب پیش بینی شود . حد اقل فاصله ای از ساختمان با اجزای ساختمانی که باید در آن درز انبساط پیش بینی شود به نوع ساختمان ، تعداد ظبقات ، مصالح مصرفی و آب وهوای محل احداث بستگی دارد . بنابراین باید با مطا لعه کافی محل اندازه آن را مهندس طراح تعیین کند . برای پوشاندن و پرکردن فواصل درز انبساط از موادی که قابلیت ارتجاعی داشته با شند استفاده می شود این فواصل نباید با مصالح بنای یا ملات پر گردد.

(تو طول ساختمان باشه میشه درز انبساط اگه بین دوتا ساختمان مجاور باشه میشه درز انقطاع)

در مورد درز انقطاع شما باید حتمآ مقدار ۱ درصد ارتفاع ساختمان را رعایت کنید. البته این یک درصد در هر تراز با توجه به ارتفاع همان تراز باید رعایت گردد. با توجه به آنکه معمولآ ستونها در طبقات بالاتر باریکتر از ستون در طبقات پایینتر است، پس عملآ در طبقات بالا که به درز اتقطاع بیشتری نیاز است فضای بیشتری نیز موجود است و عملآ با رعایت درز انقطاع در طبقات پایین در طبقات بالاتر نیز درز انقطاع نیز رعایت میگردد

توجه کنید نیروهایی که ما با توجه به ضوابط آیین نامه ۲۸۰۰ محاسبه مینماییم با نیروهایی که در واقع به سازه اعمال میشود بسیار تفاوت دارد و این نیروها بسیار کمتر از مقادیر واقعی است. در عوض با نیروهای کاهش یافته دیگر به سازه در طراحی اجازه ورود به محدوده پلاستیک را نمیدهیم. تغییر مکانهایی که با نیروهای کاهش یافته محاسبه میشوند به تغییر مکانهای طرح معروفند و تغییر مکانهای ناشی از نیروهای واقعی وارد بر سازه ، تغییر مکانهای واقعی نامیده میشوند. تغییر مکان طرح به راحتی همانند بقیه تغییر مکانها در etabs مشاهده میشود. برای تغییر مکانهای واقعی تغییر مکانهای طرح را در ضریب ۰٫۷R ضرب میکنیم

برابر نسبت تغییر شکل نسبی طبقه به ارتفاع نسبی طبقه است.
مقادیر مجاز drift بر اساس بند ۲-۵-۴ آیین نامه محاسبه میشود.

درز انقطاع برای ساختمانهایی با بیش از دو سقف یا ۸ متر ارتفاع از تراز یا حداقلh 005/. از زمین مجاور می باشد. h/100 پایه
مثال: ساختمانی در منطقه با تراکم متوسط، به ابعاد ۸*۲۰ جنوبی در مجاورت همسایه های شرقی و غربی واقع شده است. در صورتی که مالک درخواست ارتفاع ۱۸ متر از تراز کف خیابان را دارد، مطلوبست محاسبه درز انقطاع؟

جواب: ۱۸=۱۸/۱۰۰ عرض درز انقطاع ۱۸ سانتیمتر می باشد. که نهایتاً عرض خالص بنا ۷۸۲ سانتیمتر می باشد. ۷۸۲= ۱۸-۸۰۰

پس بین اضلاع شرقی و غربی بایستی ۱۸ سانتیمتر درز انقطاع تعبیه گردد. که با توجه به ۰۰۵/. سهم زمین، بایستی ۹ سانتیمتر در هریک از اضلاع شرقی و غربی با مرز زمین مجاور درز تعبیه نماید. ۹=۱۸*۰۰۵/.

البته این ضوابط برای ساختمانهایی تا حداکثر ۸ طبقه حاکم می باشد.
